ℹ️ در سیستمهای گرمایشی که آب وظیفه انتقال حرارت را بر عهده دارد، تغییر دما باعث تغییر حجم آب میشود. زمانی که آب گرم میشود، حجم آن افزایش پیدا میکند و اگر این افزایش حجم بهدرستی مدیریت نشود، فشار داخل سیستم بالا میرود. افزایش بیش از حد فشار میتواند به لولهها، اتصالات و سایر تجهیزات سیستم گرمایشی آسیب وارد کند.
منبع انبساط باز یکی از تجهیزاتی است که برای مدیریت همین تغییرات در سیستمهای گرمایشی استفاده میشود. این منبع با هوای آزاد در ارتباط است و با فراهم کردن فضای لازم برای تغییر حجم آب، به کنترل فشار و حفظ تعادل در سیستم کمک میکند.
در ادامه بررسی میکنیم که منبع انبساط باز دقیقاً چیست، چگونه کار میکند، چرا در ارتفاع نصب میشود و چه نقشی در کنترل فشار و عملکرد پایدار سیستم گرمایشی دارد.
منبع انبساط باز چیست؟
منبع انبساط باز نوعی مخزن است که در سیستمهای گرمایشی برای مدیریت تغییرات حجم آب و کنترل فشار سیستم استفاده میشود. این منبع برخلاف مدلهای بسته، مستقیماً با هوای آزاد در ارتباط است و معمولاً در ارتفاع بالاتری نسبت به تجهیزات و مبدلهای حرارتی سیستم نصب میشود.
زمانی که آب در اثر گرم شدن منبسط میشود، حجم اضافی آن به منبع انبساط باز منتقل میشود. به این ترتیب، افزایش حجم آب مستقیماً باعث بالا رفتن فشار در بخشهای مختلف سیستم نمیشود. در هنگام کاهش دمای آب و کم شدن حجم آن نیز، آب موجود در منبع میتواند دوباره وارد مدار شود و به حفظ حجم مناسب آب در سیستم کمک کند.
به زبان ساده، منبع انبساط باز فضایی برای جبران تغییر حجم آب در سیستم گرمایشی فراهم میکند و با کمک ارتباط خود با هوای آزاد، در متعادل نگه داشتن فشار سیستم نقش دارد. عملکرد صحیح این منبع به طراحی مناسب سیستم، لولهکشی اصولی و انتخاب محل نصب مناسب وابسته است.
نحوه عملکرد منبع انبساط باز
عملکرد منبع انبساط باز بر پایه تغییر حجم آب در اثر تغییر دما انجام میشود. زمانی که آب در سیستم گرمایشی گرم میشود، حجم آن افزایش پیدا میکند. اگر این حجم اضافی جایی برای جمع شدن نداشته باشد، میتواند باعث افزایش فشار در لولهها و تجهیزات سیستم شود.
در این شرایط، بخشی از آب اضافی وارد منبع انبساط باز میشود. از آنجا که منبع با هوای آزاد در ارتباط است، فضای لازم برای جبران افزایش حجم آب را فراهم میکند و به کنترل فشار سیستم کمک مینماید. به این ترتیب، تغییر حجم آب بهجای اینکه مستقیماً باعث افزایش شدید فشار در مدار شود، در منبع انبساط مدیریت میشود.
با کاهش دمای آب، حجم آن نیز کاهش پیدا میکند. در این حالت، آب موجود در منبع میتواند دوباره وارد سیستم شود تا کمبود حجم آب جبران شده و شرایط مناسب برای ادامه کار سیستم گرمایشی حفظ شود.
به همین دلیل، عملکرد منبع انبساط باز تنها به ذخیره آب اضافی محدود نمیشود؛ بلکه این منبع بخشی از فرآیند جبران تغییر حجم آب و متعادلسازی فشار در سیستم گرمایشی را بر عهده دارد.
جنس بدنه منبع انبساط باز
منبع انبساط باز با توجه به نوع سیستم گرمایشی، محل نصب و شرایط محیطی میتواند از جنسهای مختلفی ساخته شود. جنس بدنه اهمیت زیادی دارد؛ زیرا این مخزن معمولاً در معرض تغییرات دما قرار دارد و در بسیاری از سیستمها در فضای باز و روی پشتبام نصب میشود. بنابراین، مقاومت بدنه در برابر رطوبت، خوردگی و تغییرات دمایی از عوامل مهم در انتخاب آن است.
منبع انبساط فلزی : یکی از انواع رایج این تجهیزات است که معمولاً از ورقهای فلزی مانند فولاد گالوانیزه ساخته میشود. در این مدل، پوشش گالوانیزه به محافظت از بدنه در برابر رطوبت و زنگزدگی کمک میکند. با این حال، کیفیت ساخت، ضخامت ورق و شرایط محیطی محل نصب در دوام آن اهمیت زیادی دارد.
منبع انبساط آلومینیومی : نیز در برخی سیستمهای گرمایشی مورد استفاده قرار میگیرد. آلومینیوم وزن نسبتاً کمی دارد و در برابر خوردگی مقاومت مناسبی نشان میدهد؛ به همین دلیل میتواند برای برخی کاربردها و شرایط نصب گزینه مناسبی باشد.

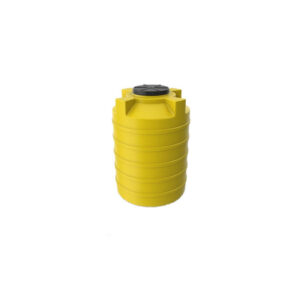

منبع انبساط پلیاتیلن : نیز یکی دیگر از گزینههای مورد استفاده در سیستمهای گرمایشی است. این مدل به دلیل وزن کم، مقاومت در برابر خوردگی و عدم زنگزدگی، برای نصب در محیطهای مرطوب یا فضاهای باز مورد توجه قرار میگیرد. همچنین نصب و جابهجایی آن معمولاً سادهتر از مدلهای فلزی است.
در نهایت، انتخاب جنس مناسب برای منبع انبساط باز باید با توجه به دمای کاری سیستم، محل نصب، شرایط آبوهوایی و نوع سیستم گرمایشی انجام شود. بنابراین نمیتوان یک جنس را برای تمام سیستمها بهترین گزینه دانست و شرایط پروژه باید در انتخاب نهایی در نظر گرفته شود.
چرا منبع انبساط باز در ارتفاع نصب میشود؟
منبع انبساط باز معمولاً در بالاترین قسمت سیستم گرمایشی و بالاتر از آخرین مبدل حرارتی نصب میشود. دلیل این موضوع، استفاده از اختلاف ارتفاع برای ایجاد فشار مناسب در مدار آب است. هرچه منبع نسبت به تجهیزات سیستم در ارتفاع بیشتری قرار داشته باشد، فشار ناشی از ستون آب میتواند به گردش و تأمین فشار مناسب در بخشهای مختلف سیستم کمک کند.
از طرف دیگر، قرار گرفتن منبع در ارتفاع بالاتر باعث میشود آب اضافی ناشی از افزایش حجم، بهراحتی به سمت منبع حرکت کند. به همین دلیل، در بسیاری از سیستمهای گرمایشی، محل نصب منبع انبساط باز در قسمتهای مرتفع ساختمان، مانند پشتبام یا بالاترین بخش موتورخانه، در نظر گرفته میشود.
البته ارتفاع نصب باید بر اساس طراحی سیستم گرمایشی و شرایط ساختمان تعیین شود. بنابراین، صرفاً قرار دادن منبع در ارتفاع زیاد بهتنهایی تضمینکننده عملکرد صحیح آن نیست و محل نصب، مسیر لولهکشی و ارتباط صحیح منبع با مدار گرمایش نیز اهمیت دارد.
اجزای اصلی و اتصالات منبع انبساط باز
منبع انبساط باز علاوه بر مخزن اصلی، به چند اتصال و لوله برای ارتباط با سیستم گرمایشی نیاز دارد. هرکدام از این اتصالات وظیفه مشخصی دارند و عملکرد صحیح منبع به اجرای درست آنها وابسته است.
لوله رفت و برگشت
لولههای رفت و برگشت، منبع انبساط را به مدار سیستم گرمایشی متصل میکنند. این لولهها امکان گردش آب بین منبع و سیستم را فراهم میکنند تا آب اضافی ناشی از افزایش حجم، به منبع منتقل شود و در زمان کاهش حجم آب، امکان جبران آن وجود داشته باشد.
لوله پرکن
لوله پرکن برای جبران کمبود آب سیستم استفاده میشود. در صورت کاهش حجم آب به دلیل نشتی یا افت سطح آب، این مسیر میتواند آب مورد نیاز سیستم را تأمین کند.
لوله سرریز
اگر سطح آب داخل منبع بیش از حد افزایش پیدا کند، لوله سرریز آب اضافی را به خارج از منبع هدایت میکند. این اتصال از پر شدن بیش از حد مخزن جلوگیری میکند.
در مجموع، هرکدام از این اتصالات بخشی از فرآیند کنترل حجم آب و عملکرد صحیح منبع انبساط باز را بر عهده دارند. بنابراین، نصب صحیح لولهها و اجرای اصولی اتصالات، به اندازه انتخاب خود منبع اهمیت دارد.
نکات مهم در نصب منبع انبساط باز
- انتخاب محل مناسب نصب
- اهمیت ارتفاع منبع نسبت به آخرین مبدل حرارتی
- اجرای صحیح لولههای رفت و برگشت
- جلوگیری از بسته شدن مسیرهای ارتباطی منبع با سیستم
- عایقکاری و محافظت از منبع در برابر شرایط جوی
- توجه به مسیر سرریز و تخلیه آب اضافی
- تناسب حجم منبع با ظرفیت موتورخانه
⚠️ بررسی دورهای وضعیت بدنه، اتصالات و مسیرهای مرتبط با منبع میتواند به شناسایی زودهنگام نشتی و خوردگی کمک کند.
مشکلات رایج منبع انبساط باز و نشانههای خرابی آن
منبع انبساط باز به دلیل قرار گرفتن در معرض شرایط محیطی و ارتباط مستقیم با مدار گرمایشی، ممکن است به مرور زمان دچار مشکلاتی شود. تشخیص زودهنگام این مشکلات میتواند از اختلال در عملکرد سیستم گرمایشی و آسیب دیدن سایر تجهیزات جلوگیری کند.
زنگزدگی و خوردگی بدنه
قرار گرفتن منبع در معرض رطوبت، بارندگی و تغییرات آبوهوایی میتواند باعث زنگزدگی و خوردگی بدنه آن شود. مشاهده لکههای زنگزدگی، پوستهپوسته شدن سطح یا نشتی از بدنه، از نشانههایی است که باید جدی گرفته شود.
سرریز شدن مداوم آب
خروج مداوم آب از مسیر سرریز میتواند نشانهای از وجود مشکل در سیستم باشد. افزایش غیرعادی سطح آب، عملکرد نادرست تجهیزات کنترلکننده ورود آب یا اختلال در تنظیمات سیستم میتواند باعث سرریز شدن منبع شود.
گرفتگی یا مشکل در لولهها
رسوب، آلودگی یا تجمع ذرات میتواند مسیر لولههای متصل به منبع را محدود یا مسدود کند. در چنین شرایطی، گردش آب بین منبع و سیستم بهدرستی انجام نمیشود و عملکرد کلی سیستم گرمایشی تحت تأثیر قرار میگیرد.
یخزدگی در فصل سرد
اگر عایقکاری و محافظت از منبع و لولههای متصل به آن بهدرستی انجام نشده باشد، کاهش شدید دما میتواند باعث یخزدگی آب شود. این مشکل ممکن است مسیر جریان آب را مسدود کرده و حتی به بدنه یا لولهها آسیب وارد کند.
نشتی از اتصالات یا بدنه
نشتی آب از محل اتصالات، لولهها یا خود مخزن یکی از نشانههای رایج وجود مشکل در منبع انبساط باز است. کاهش سطح آب، رطوبت غیرعادی اطراف اتصالات و مشاهده چکه یا جریان آب، از مواردی هستند که باید بررسی شوند.
در صورت مشاهده هرکدام از این نشانهها، بهتر است علت مشکل در اسرع وقت بررسی شود. ادامه کار سیستم با منبعی که دچار نشتی، گرفتگی یا آسیب ساختاری شده است، میتواند عملکرد کل سیستم گرمایشی را مختل کند.
⚠️ هشدار
هرگز مسیرهای اصلی اتصال منبع انبساط باز به سیستم گرمایشی را بدون بررسی فنی مسدود نکنید؛ بسته شدن اشتباهی مسیر میتواند عملکرد منبع را مختل کرده و باعث افزایش فشار در سیستم شود.
تفاوت منبع انبساط باز و منبع انبساط بسته چیست؟
تفاوت منبع انبساط باز و بسته چیست؟
هر دو نوع منبع انبساط برای کنترل تغییرات حجم و فشار آب در سیستمهای گرمایشی استفاده میشوند، اما روش عملکرد و شرایط نصب آنها یکسان نیست. همین تفاوت باعث میشود انتخاب بین منبع انبساط باز و بسته به عواملی مانند نوع سیستم گرمایشی، فشار کاری، فضای نصب و طراحی تأسیسات بستگی داشته باشد.
بهطور کلی، منبع انبساط باز با هوای آزاد در ارتباط است و معمولاً در ارتفاع بالاتری از سیستم نصب میشود، در حالی که منبع انبساط بسته در یک مدار بسته کار میکند و با استفاده از فشار هوا یا گاز، تغییرات حجم آب را مدیریت میکند. در ادامه، ابتدا هرکدام را جداگانه بررسی میکنیم و سپس تفاوتهای اصلی آنها را مقایسه خواهیم کرد.
منبع انبساط باز
منبع انبساط باز مستقیماً با هوای آزاد در ارتباط است و معمولاً در بالاترین قسمت سیستم گرمایشی، مانند پشتبام، نصب میشود. ارتباط با هوای آزاد و ارتفاع نصب منبع، نقش مهمی در ایجاد فشار مورد نیاز سیستم دارد.
این نوع منبع معمولاً در سیستمهای گرمایشی با فشار کاری پایینتر استفاده میشود و به دلیل ساختار سادهتر، عملکرد آن به ارتفاع نصب، وضعیت لولهکشی و شرایط محیطی وابستگی بیشتری دارد.
منبع انبساط بسته
منبع انبساط بسته با هوای آزاد ارتباط مستقیم ندارد و معمولاً در داخل موتورخانه و در نزدیکی تجهیزات اصلی سیستم نصب میشود. در این نوع منبع، فضای آب و هوا یا گاز تحت فشار از یکدیگر جدا شده و فشار گاز به کنترل تغییرات حجم آب کمک میکند.
به همین دلیل، منبع انبساط بسته برای سیستمهایی که امکان نصب منبع در ارتفاع بالا وجود ندارد یا سیستم با فشار کاری بالاتری کار میکند، میتواند گزینه مناسبتری باشد.
حجم منبع انبساط چگونه انتخاب میشود؟
حجم منبع انبساط باز باید متناسب با مقدار آب موجود در کل سیستم گرمایشی انتخاب شود. هرچه حجم آب درون دیگ، لولهها، مبدلهای حرارتی و سایر بخشهای سیستم بیشتر باشد، هنگام افزایش دما نیز حجم آب بیشتری افزایش پیدا میکند و به فضای بیشتری برای انبساط نیاز خواهد داشت.
بنابراین، انتخاب حجم منبع تنها بر اساس ظرفیت دیگ انجام نمیشود و عواملی مانند حجم کل آب موجود در مدار گرمایش، محدوده تغییرات دما، ظرفیت سیستم و میزان انبساط آب باید در نظر گرفته شوند.
اگر حجم منبع کمتر از مقدار مورد نیاز باشد، فضای کافی برای پذیرش آب اضافی ناشی از انبساط وجود نخواهد داشت و ممکن است سطح آب سریعتر افزایش پیدا کرده و سیستم با مشکل سرریز یا افزایش فشار مواجه شود. از طرف دیگر، انتخاب منبعی با حجم بسیار بزرگ نیز همیشه به معنای عملکرد بهتر نیست و میتواند فضای بیشتری برای نصب نیاز داشته باشد.
به همین دلیل، حجم منبع انبساط باز باید بر اساس محاسبات فنی و متناسب با ظرفیت واقعی سیستم گرمایشی تعیین شود. در پروژههای مختلف، نوع سیستم، حجم آب در گردش و شرایط کاری موتورخانه میتواند باعث شود حجم مناسب منبع برای هر سیستم متفاوت باشد.
بررسی دورهای منبع انبساط باز
بررسی دورهای منبع انبساط باز میتواند به شناسایی زودهنگام مشکلات و جلوگیری از اختلال در عملکرد سیستم گرمایشی کمک کند. از آنجا که این منبع معمولاً در ارتفاع و در معرض شرایط محیطی قرار دارد، بهتر است وضعیت بدنه، اتصالات و مسیرهای مرتبط با آن بهصورت منظم بررسی شود.
در این بررسی، ابتدا باید بدنه منبع از نظر وجود زنگزدگی، خوردگی، ترک یا نشتی کنترل شود. همچنین محل اتصال لولهها و مسیرهای رفتوبرگشت، لوله پرکن و لوله سرریز باید بررسی شوند تا گرفتگی یا نشتی در آنها وجود نداشته باشد.
عایقکاری منبع و لولههای متصل به آن نیز اهمیت دارد. آسیبدیدن عایق میتواند باعث افزایش اتلاف حرارت و در مناطق سردسیر، افزایش خطر یخزدگی آب داخل منبع و لولهها شود.
همچنین باید وضعیت سطح آب و عملکرد مسیر سرریز بررسی شود. تغییرات غیرعادی در سطح آب، سرریز مداوم یا کاهش غیرطبیعی آب میتواند نشانه وجود مشکل در سیستم یا اتصالات منبع باشد.
در نهایت، بررسی دورهای منبع انبساط باز باید توسط فرد آشنا با سیستمهای گرمایشی انجام شود تا در صورت مشاهده نشتی، خوردگی، گرفتگی یا مشکل در مسیرهای ارتباطی، علت آن پیش از ایجاد آسیب جدی به سیستم برطرف شود.
در نهایت، منبع انبساط باز یکی از تجهیزات مهم در سیستمهای گرمایشی و تأسیسات ساختمانی است که با جذب افزایش حجم آب ناشی از گرم شدن، به کنترل فشار و عملکرد ایمنتر سیستم کمک میکند. انتخاب ظرفیت مناسب، نصب اصولی و بررسی دورهای وضعیت منبع و اتصالات آن، نقش مهمی در افزایش طول عمر تجهیزات و جلوگیری از مشکلاتی مانند سرریز آب، افت عملکرد و آسیب به سایر اجزای سیستم دارد.
با توجه به تفاوت شرایط هر ساختمان و سیستم گرمایشی، انتخاب منبع انبساط باز باید بر اساس ظرفیت سیستم، میزان آب موجود در مدار و شرایط کاری انجام شود. بنابراین، پیش از خرید یا تعویض این تجهیز، بررسی مشخصات فنی و مشورت با فرد متخصص میتواند به انتخاب گزینه مناسبتر و عملکرد مطمئنتر سیستم کمک کند.
